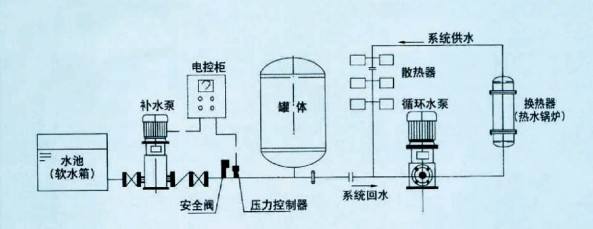

品质成就未来-全自动排气补水定压装置，是由补水泵、控制柜、隔膜式气压罐、泄压组件、远传压力表及管路附件组成。补水管路依次通过进水管路、蝶阀、补水泵、止回阀、出水管路连接于补水点；泄水管路通过出水管路和泄压组件与进水管路连通。在泄压组件的球阀和电磁阀之间通过软管连接远传压力表；由远传压力表将管路内的压力信号传输给数显压力仪，通过程序控制自动定压补水、超压泄水、低压与超压报警；由液位传感器将软水箱的液位信号传输给数显液位仪，通过程序控制软水箱缺水报警和缺水自锁。采用隔离变压器给数显仪表供
电，以抑制干扰，并起到缺相保护的作用。数字式自动定压补水装置能够显示系统压力，数显程控，性能稳定，结构紧凑，安装简便。自动排气补水定压装置把闭式循环水系统补水、排气和定压功结合在一起，可以综合解决锅炉热水、采暖和空调制冷系统以及其它溶液输送系统的补水、稳压、膨胀、脱气、安全泄压和除污等多种问题，并集合自控技术，是囊式落地膨胀水箱的更新换代产品。是一种多功能智能化的机电一体化设备。
产品概述
该设备在系统中起到稳压、自动补水、膨胀自动泄压，脱除系统内游离气体及溶解气体等作用。使系统始终处于高效、环保、节能的运动状态。
工作原理
真空定压补水排气装置利用气压罐的可调节能力，可自动调节用户水量的变化，当用水量减少或不用水时，可较长时间不启动水泵，达到节能目的。与水塔、高位水箱相比可节省投资约40%-60%。该设备结构紧凑，与其他传统的供水装置相比减少了占地面积，节省了土地资源。本设备全自动运行，无需专人管理，工作可靠。
同时在水循环系统中：一方面存在大量气体，如果不加以脱除容易产生气阻，造成局部或整个系统的循环不畅且冷热不均，以及设备和管道的损坏；另一方面水中含有的氧气使得供热（制冷）设备、管道和钢制散热器等末端设备腐蚀，穿孔、漏水直接影响到整个系统的安全。该机组中的脱气设备根据享利定律即：在一定温度及压力下水中溶解一定数量的气体，当温度增加或压力降低时，水中溶解气体将会减少的原理；在不改变水温的情况下通过设备产生真空，将水中的游离气体和溶解气体释放出来，再通过自动排气阀排出系统。脱气后的不饱和水将吸收系统中的气体寻求气水平衡。如此循环，从而脱除系统水中所有气体，确保系统稳定安全运转。
设备功能
1、集自动定压、膨胀、补水、真空脱气四位一体。
2、取消膨胀水箱及大型气压水罐，简化系统。
3、延长设备和管道的使用寿命。
4、提高设备的传热效率，消除管道噪音及系统中气阻现象。
5、脱气系统单台适用标准系统容量150m3,大可达200m3。
6、一用一备，双立式泵补水功能。
7、可选用变频控制和一般控制方式。
安装要求
1、定压补水真空脱气机组建议安装在系统回水管道上。
2、定压补水部分接上电源、水源即可使用。
3、脱气系统进出水开孔位置位于主回水管水平中心线，进出水之间距离大于500mm。
4、为避免脱气机进出水影响定压补水压力控制，脱气系统进出水开孔位置应与定压补水开孔位置间隔2000mm以上。
5、脱气系统单台适用标准系统容量150m3,大可达200m3，当系统水容积较大时，要并联一台或多台真空脱气系统方可满足系统脱气要求。
