浅层砂过滤器技术说明

文章出处:本站发表时间:2020-04-07 09:41:01

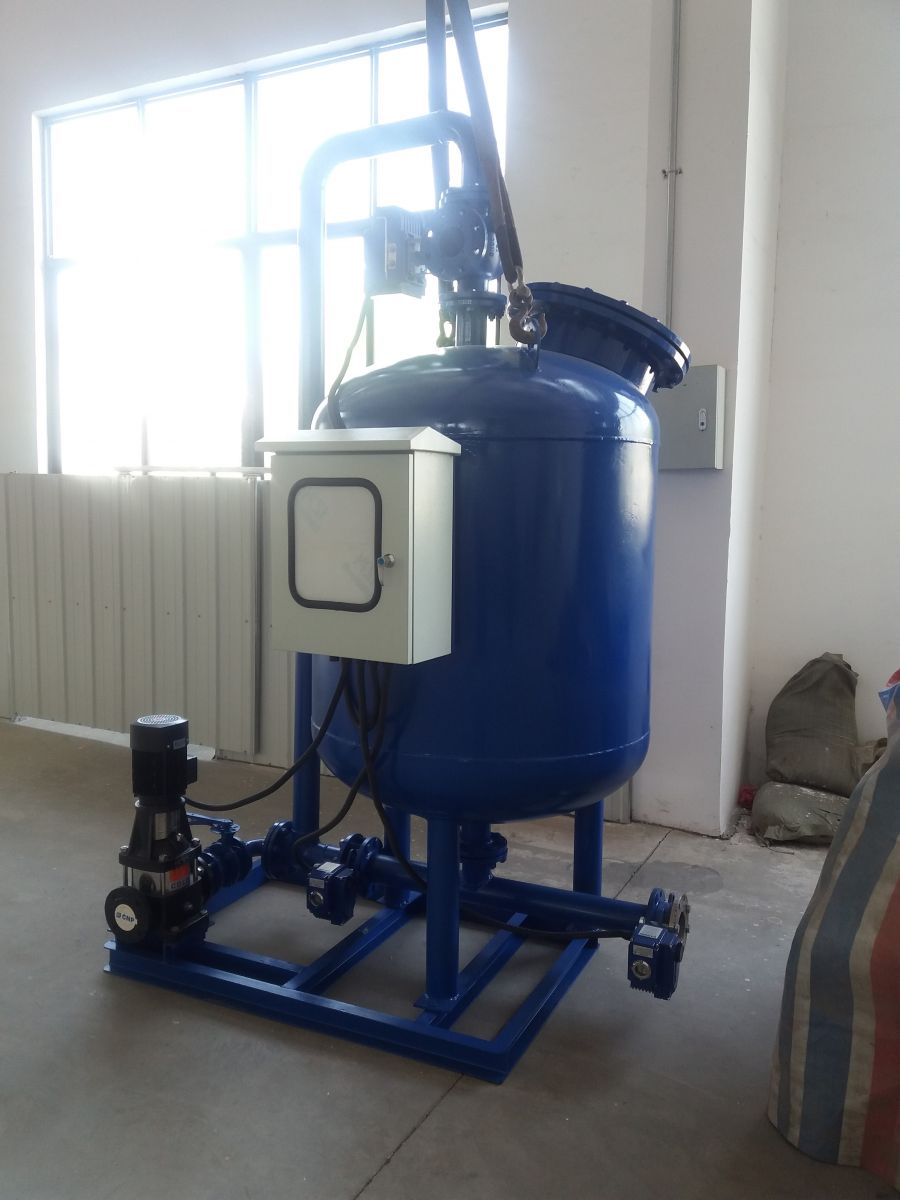

  一、浅层砂过滤器设备说明

  浅层砂过滤器可应用于冷却循环水、水源水过滤、工艺水过滤、维护水过滤及废水处理等领域。它严格的设计可应用于各种恶劣环境,其多样性的结构形式使其可方便地安装于各种形式的管线上。

  球形浅层介质过滤器的内部设计可以确保过滤时水流平稳,过滤效果好,反冲洗时形成无数内环流,反冲效率高。比较传统的沙滤器,具有全自动过滤,全自动反冲洗,用沙少,费水少等优点。
  二、产品特点

  采用独特φ1220球形过滤器单元,拥有众多优点。

  浅层砂过滤系统采用模块化设计,根据流量的大小,选择多个过滤单元。

  可采用时间,压差等多种方式自动启动反冲洗,系统内各过滤单元依次进行反冲洗,其他单元仍然在过滤。

  反冲效率高,反冲时间短,反冲洗时节水(反冲用水量是传统沙滤器的30%左右)安装方便,不需任何起重装置。

  系统重量轻,不需要特别的地基,一般水泥地面即可。

  三、技术特点:

  过滤器有两个大开口,顶部的用于观察和加料,底部的用于清空和维护。各端口都采用完全防漏设计,系统应用了水压封闭原理,安全可靠。

  独特的75个蘑菇状压差补偿过滤集水器,使系统在过滤状态下各部分水压平衡,过滤流速高,效率高;在反洗状态下,形成内环流,反冲效率高且不跑沙。

  布水器使未过滤水流即使在高流量的情况下亦能均匀流过填料层,并在填料层上维持一平整水面球形外壳,可以充分配合布水器均匀布水。配合75个蘑菇口,反冲洗时形成内环流,高效反冲洗,不跑沙。过滤器外表由复合材料构成,具有较高的压重比和耐腐蚀。一体成型的球形外壳,可承受0.59Mpa的压力过滤器内层由黑色聚乙烯制成,能抵抗环境的压力,防止脆裂及不被化学物质侵袭。

  压力补偿式集水器,接近中部的开口小,接近尾部的开口大,这样使各集水器到出口的压力一致。

  四、反洗阀

  浅层砂过滤器为模块组合,逐一反清洗。过滤时能有效去除污物,反洗时液动三通反冲洗阀能有效减少水头损失,使用寿命达成20年。

  五、工作原理

  浅层砂过滤器是由过滤罐体、冲洗阀和冲洗控制器组成,水流进入过滤器后,通过砂石污物(可至50μm)截留下来,出水即为净水。污物聚集在砂石滤层上,使滤层表面和出水形成压力差。当压差达到预设值时,便启动自清洗程序。压差传感器将信号传至控制器触动其打开冲洗阀、反清洗滤层上的污物,当滤层冲洗干净,控制器关闭冲洗阀。启动下一个过滤罐反冲洗阀,直到过滤罐。设备自动恢复到全滤状态。系统不间断供水,排污压力损失不超过0.5bar,流量损失不超过1%。

  六、过滤状态

  当系统处于过滤状态时,未经过滤的水通过三层布水器,配合球形外壳,以接近平流的状态到达过滤器内的填料层。当水流过填料层时,杂质被截留在填料层内。过滤器底部有75个蘑菇状的过滤集水器,将过滤后的水均匀地收集并流出。平流过滤,决定过滤器可以在高的流速下过滤,仍可达到较好的过滤效果。

  过滤器采用石英砂为滤层,确保过滤器的过滤精度,外壳材质为碳钢,内部为聚乙烯。

  七、反洗状态

  随着杂质在填料层中的不断聚积,压头损失将不断增大。当压头损失到达一定的设定限度时,系统将自动转换至反洗状态,以清洗聚积起来的杂质。

  对系统来说,经常性的反洗以清除聚积起来的杂质是必须的。当系统处于反洗状态时,同组的一个或多个过滤器会将干净的、经过过滤的水通过一个三通反洗阀同时倒灌入这个过滤器中。在这个倒灌过程中,被反洗的过滤单元的填料层在水流的冲击下被冲起,杂质则通过一个三通的反洗口被排出。在A.G.F系统中,特殊设计的集水器使填料层在反洗状态时形成内环流,填料之间互相搓洗,提高反冲洗效率,减少所需的反洗水,同时反洗时不跑沙。当反洗结束时,阀门又回复到过滤状态,下一个过滤单元则准备进入反洗状态。

  注:此产品为非标定制产品报价仅供参考。欢迎广大客户来我公司咨询考察!
