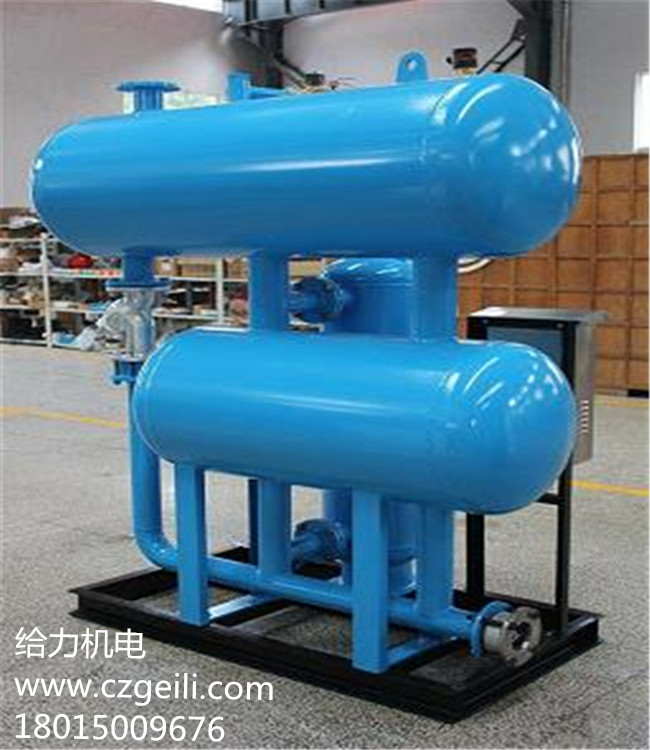

疏水自动加压器由水室、加压室、控制管及控制系统组成。
水室：用于汽水分离和储存一部分凝结水，并将凝结水输送给加压室。
加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。
控制管：侧装液位控制显示器。当液位达到控制器高点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过止回阀受压排出;当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从水箱通过止回阀进入加压室。
控制系统：自动控制、自动运行、无人值守。
选用疏水自动加压器的方法：
1、加压蒸汽压力：P1≥P2+0.5kgf/cm2。式中P1为加蒸汽压力，P2为排出口压力。佳工作压力为：2.5~4.0kgf/cm2.
2、排出口压力：P2=0.1（H+h）+Px kgf/cm2。式中H为疏水自动加压器后管道高高度（m）,h为疏水自动加压器后管道阻力（mH2O）。Px为水箱（回水箱、给水箱、除氧水箱）的压力（kgf/cm2）。式中h值机由设计决定，也机参考下式计算：
h=1.4RL。式中R为摩阻，L（m）为管长，1.4为局部阻力系数。
依式计算出的P2应小于4kgf/cm2（40米水柱），若P2≥4.0kgf/cm2。
应重新选择管径或者设置二级加压。
3、排水量：Q≥0.80…米2/小时。式中：Q…为用汽设备大凝结水量（米2/小时）。
若单台不能及时排完用汽设备大凝结水量可多台并联使用。
